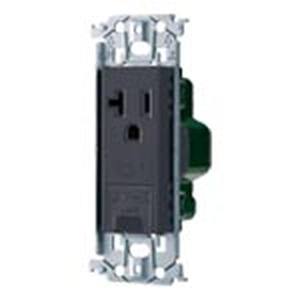

パナソニック Panasonic パナソニック WTL19223MH 15A 20A兼用埋込接地コンセント の商品説明

入数(個):1

サイズ:幅48.1×奥行29×高さ110mm・カラー:マットグレー材質:取付枠:亜鉛鋼板、カバー、ボディ:ユリア・定格:20A250V適合法規:電気用品安全法(特定電気用品)・適合規格:JISC8303(配線用差込接続器)適合品:電線:電源線:直径2、2.6mmCu(銅)単線専用、アース線:直径1.6、2、2.6mmCu(銅)単線専用、プレート:WNS6003H等SO-STYLEプレート系列使用周囲温度範囲:-10～40度15A・20A兼用埋込接地コンセントです。

表面はマット仕上げ(シボ加工)となっております。



ご注意

結線するときは、電線を奥まで差し込んでください。差し込み不十分な場合、発熱するおそれがあり、焼損や火災の原因になります。

曲がったり、傷ついたり、変色した電線は使用しないでください。発熱して火災の原因になります。

接地端子(裏面)に接地された電線をしっかりと結線してください。不十分な場合、コンセントに接続された負荷機器が漏電したとき、感電の原因になります。



7mm以上の壁厚に取り付けてください。(防気カバーご使用の場合、9mm以上)

ボックスなし工事の場合は、はさみ金具(WN3993K020、WN39929020)、押え金具(WN3996020など)をご使用ください。

露出ボックスはWVA7200Wをご使用ください。

ボックスねじは、取付枠が変形しないように締め付けてください。



より線にはWV2501、WV2503棒型圧着端子をご使用ください。
