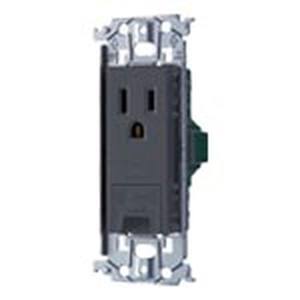

パナソニック Panasonic パナソニック WTL11313MH 埋込アースターミナル付接地コンセント の商品説明

入数(個):1

サイズ:幅48.1×奥行26.5×高さ110mm・カラー:マットグレー材質:取付枠:亜鉛鋼板、扉:ポリプロピレン、カバー、ボディ:ユリア・結線方式:接地端子:ねじなし端子(電線差し込み式)、アースターミナル:押締端子式定格:15A125V・適合法規:電気用品安全法(特定電気用品)参考規格:JISC8303(配線用差込接続器)・適合品:電線:600Vビニル絶縁電線(IV)、600Vビニル絶縁ビニルシースケーブル(VVF)、600V耐燃性ポリエチレン絶縁電線、600Vポリエチレンケーブル:直径1.6、2mmCu単線専用、アースターミナル接続:1.25～2mm2(コードおよびIVより線)、直径1.6mmCu単線、プレート:WNS6003H等SO-STYLEプレート系列使用周囲温度:-10～40度埋込アースターミナル付接地コンセントです。



ご注意

結線するときは、電線を奥まで差し込んでください。差し込み不十分な場合、発熱するおそれがあり、焼損や火災の原因になります。

曲がったり、傷ついたり、変色した電線は使用しないでください。発熱して火災の原因になります。

接地端子(裏面)に接地された電線をしっかりと結線してください。不十分な場合、コンセントに接続された負荷機器が漏電したとき、感電の原因になります。

アースターミナルには、単線とより線を同時に接続しないでください。異なる電線を同時に接続すると、使用中に電線が抜けるおそれがあり、漏電のとき感電などの原因になります。



7mm以上の壁厚に取り付けてください。(防気カバーご使用の場合、9mm以上)

ボックスなし工事の場合は、はさみ金具(WN3993K020、WN39929020)、押え金具(WN3996020など)をご使用ください。

露出ボックスはWVA7200Wをご使用ください。

ボックスねじは、取付枠が変形しないように締め付けてください。



より線にはWV2500、WV2501棒型圧着端子をご使用ください。



配線器具にも寿命があります。取付場所や使用状況によって異なりますが、10年を超えたものは、特に点検が重要です。(製品の保証期間ではありません)
