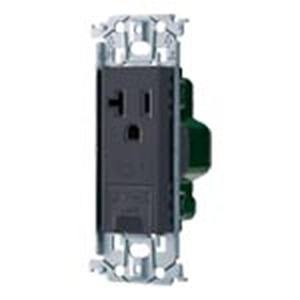

パナソニック Panasonic パナソニック WTL19313MH 15A 20A兼用埋込アースターミナル付 の商品説明

入数(個):1

サイズ:幅48.1×奥行30×高さ110mm・カラー:マットグレー材質:取付枠:亜鉛鋼板、扉:ポリプロピレン、カバー、ボディ:ユリア・定格:20A125V適合法規:電気用品安全法(特定電気用品)・適合規格:JISC8303(配線用差込接続器)適合品:電線:端子側フル端子:電源線:直径2、2.6mmCu(銅)単線専用、アース線:直径1.6、2、2.6mmCu(銅)単線専用、アースターミナル側押締め端子:1.25～2mm2(コードおよびIVより線)、直径1.6mmCu(銅)単線、プレート:WNS6003H等SO-STYLEプレート系列使用周囲温度範囲:-10～40度15A・20A兼用埋込アースターミナル付接地コンセントです。

表面はマット仕上げ(シボ加工)となっております。



ご注意

結線するときは、電線を奥まで差し込んでください。差し込み不十分な場合、発熱するおそれがあり、焼損や火災の原因になります。

曲がったり、傷ついたり、変色した電線は使用しないでください。発熱して火災の原因になります。

接地端子(裏面)に接地された電線をしっかりと結線してください。不十分な場合、コンセントに接続された負荷機器が漏電したとき、感電の原因になります。

アースターミナルには、単線とより線を同時に接続しないでください。異なる電線を同時に接続すると、使用中に電線が抜けるおそれがあり、漏電のとき感電などの原因になります。



7mm以上の壁厚に取り付けてください。(防気カバーご使用の場合、9mm以上)

ボックスなし工事の場合は、はさみ金具(WN3993K020、WN39929020)、押え金具(WN3996020など)をご使用ください。

露出ボックスはWVA7200Wをご使用ください。

ボックスねじは、取付枠が変形しないように締め付けてください。



より線にはWV2501、WV2503棒型圧着端子をご使用ください。



配線器具にも寿命があります。取付場所や使用状況によって異なりますが、10年を超えたものは、特に点検が重要です。(製品の保証期間ではありません)
