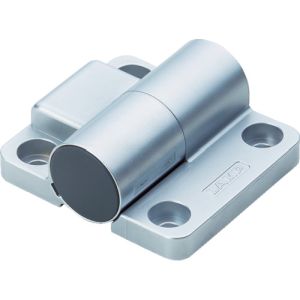

スガツネ工業 スガツネ工業 HG-TQJ100-B 調整式ワンウェイトルクヒンジ 170032970 の商品説明

一方向にトルクが発生するトルクヒンジです。
逆方向のトルクがほとんど発生しないため、扉などをスムーズに操作できます。
トルクは0～10N・mの間で調整できます。
一方向にトルクが発生するトルクヒンジです。逆方向のトルクがほとんど発生しないため、扉などをスムーズに操作できます。
トルク調整部にキャップがついているため、意匠性に優れています。
最大10N・mと高トルクです。
トルク発生方向での作動トルクは一定です。
医療機器、FA・OA機器などの扉。
衝撃を加えたくない扉の開閉
医療機器
FA機器
OA機器

全長(mm):55
幅(mm):60
ねじ穴数:4
厚さ(mm):7.5
トルク(N・m):0～10
穴径(mm):5.4
トルク発生タイプ:ヒンジ閉じ方向
調整式
ワンウェイトルクヒンジ(開き方向トルク)
ワンウェイトルクヒンジ(閉じ方向トルク)
ブラケット:亜鉛合金
キャップ:ポリプロピレン(PP)
軸心は水平にし、ずれないように取り付けてください。
可動角以上に開閉しないよう、別途ストッパーを設けてください。
屋外で使用しないでください。筐体に十分な強度、剛性のあることをご確認のうえ、使用してください。
内側付け仕様を使用する場合は、トルク調整ねじの位置を確認し、筐体と蓋に取り付けた状態でねじが回せるようにしてください。
開き方向に無理な力を加えると製品に負荷がかかるため、別途ストッパーをご用意ください。
製造国:日本
トラスコ発注コード:836-3196
