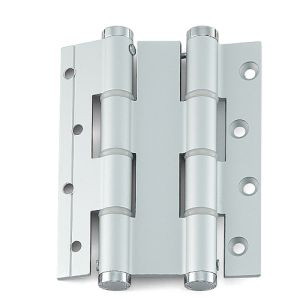

スガツネ工業 スガツネ工業 DA180-5934-01 170090809 スプリング自由蝶番 の商品説明

扉を手前と奥の両方向に開けられる自由蝶番です。
スプリングの力で、扉が自動的に閉まります。
スプリングの強さを調節できます。
扉を閉めた状態から内側、外側へそれぞれ180°開きます。
ステンレス仕様は、軸･ばねを含めステンレス鋼(SUS304)製です。
アルミニウム合金の蝶番は、別注でブラック･ホワイト･ゴールド･ブロンズ仕上も対応できます(最小ロット2ヶ)

全長(mm):180
幅(mm):157
厚さ(mm):4
P1(mm):19.5
P2(mm):24.5
P3(mm):22.5
P4(mm):45
長さ(mm):180
D(mm):16
d2(mm):10
d1(mm):5.3
W1(mm):48.5
W2(mm):60
最大扉厚(mm):50
開き角度:180°
W(mm):157
t(mm):4
開き角度(°):181
付属ねじ:十字穴付皿タッピンねじ
開き角度:180°
種類:スプリング蝶番
羽根板厚:4mm
最大扉厚:50mm

アルミニウム合金
十字穴付皿タッピンねじ
使用中に音鳴りが発生する際は、ワッシャおよび内蔵のトーションばねに潤滑剤(グリス)を塗布してください。
取付穴ピッチ寸法にばらつきがあるため、現品にてご確認ください。

製造国:非公開
トラスコ発注コード:131-9627
